CFW高强封闭式母线槽厂家告诉你母线槽的作用

发布时间:2020-12-16 13:03:18人气:28

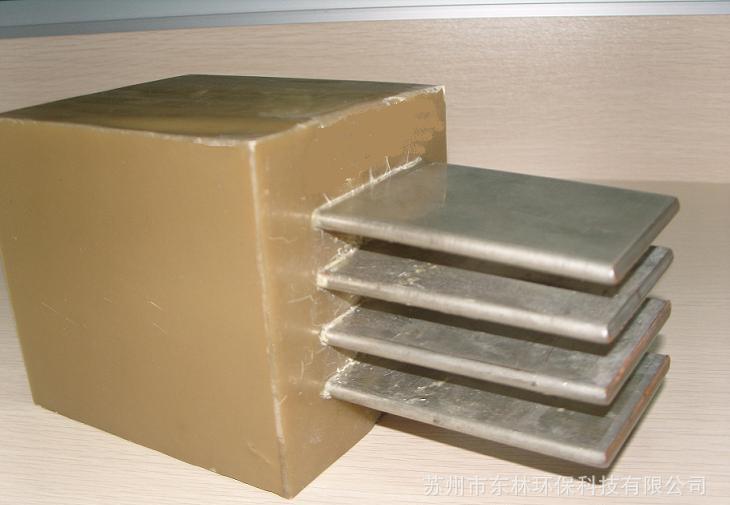

CFW高强封闭式母线槽

用途和特点CKX8列空气绝缘母线,含盖CFW-3A系列、KFM-PD, KFM-SD母线系列,是现代化企业、高层建筑及其它各种.需大电流场所为理想的输配电设备。具有传输容量大、线路损耗小、短路强度高、散热性能好,其紧凑的结构和通用互换性可使用户的线路变更、扩展、分支更为方便、灵活。

适用范围

适用于额定工作电压660V以下,频率50(60) Hz,额定电流100A~5000A的,三相三线、三相四线、三相五线的供配电系统。

符合标准

IEC439-2《低压成套开关和控制设备》

GB7251(低压成套开关设备)

JB8511《空气绝缘母线干钱系统(母线槽)》

GB9466《低压成套开关设备基本试脸方法》

主要技术参数

1. 额定电压:220V、 380V、 660V

2. 额定翔率:50Hz(或60Hz);

3. 额定电流:100、200、250、400、630、800、1000、1250、1600、2000、2500、3150、4000、5000(A);

4.绝缘电阻:每个母线槽单元的相与相及相与外壳之间,在正常使用条件下的绝缘电阻值不小于20MΩ。

5.绝缘强度:每个母线槽单元出厂前,均经50Hz,2500V/min的耐压试验,无击穿、闪络现象;

6.短路强度:能承受表1规定的短时耐变电流和额定峰值耐变电流所产生的热应力和电动力;

7.母线槽的结构、外形尺寸见图1与表2(供参考)

母线安装空间布里示意

母线槽用于电力变压器到主配电屏或从主配电屏到分配电屏的输电。
