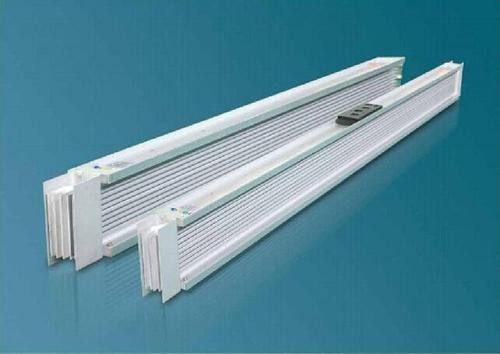

密集式母线槽 将裸母线用绝缘材料覆盖后,紧贴通道壳体放置的母线槽,即为密集式母线槽。其特点如下:
1)密集型母线槽的固定方式,系由强硬的金属外壳来支撑,能承受较大的电动力冲击下的稳定性。因有较强的机械应力,故可以用来采用宽厚比大的母排,并进行立放布置。
2)由于宽厚比大的母线的应用,其发热量小而散热能力又较大。故载流量大为增加,可用于大电流母线合适。
3)由于采用了宽厚比大的母线,母线本身的散热面增大,且通过绝缘材料直接传递给外壳,利用了较强的对流散热方式,使其散热条件变的更好。
4)密集型母线载流量大,故其电流密度增大,平均在2.5周mmz以上,因而产品的成本大为下降。密集型母线槽的母排连接处和插座处,结构要复杂些,制造难度加大,生产工艺成本高。
5)用于密集型母线槽的宽厚比大的铜。由于密集型母线槽的母排的感抗甚小,因而其电压损失较小,适用于大电流远距离的线路,可提高线路末端的电压水平。
很多的施工作业都是需要在户外完成的,而这样的环境中必然又是会存在很多的腐蚀性物质的,比如雨水中的酸性成分所具有的侵蚀性,所以说在研制密集型母线槽的时候,对于这些方面的事项我们也是需要一并考虑到的,这样才能够为我们的实际使用带来相应的性能保证。在选择相关的防腐涂料的时候,我们也是需要结合相应的使用环境来考虑的,并且在处理工艺上予以对应的技术实现。
